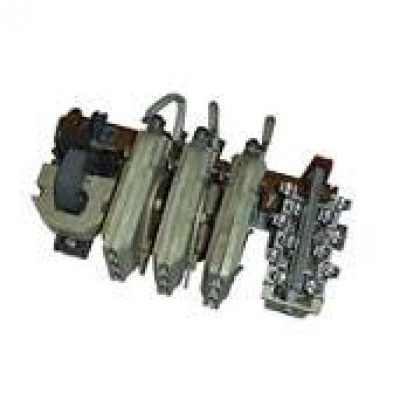

Контактор  электромагнитный  КТ 7223 125А, предназначен для работы во взрывозащищенных и рудничных пускателях.  Контактор КТ 7223 3-х полюсный контактор переменного тока на номинальный ток 125А ~660В с втягивающей  катушкой  на  ~220В  ~380В.

Контакторы серии КТ 7100У и КТ 7200У изготавливаются со вспомогательными контактами в сочетании: два замыкающих и два размыкающих контакта  или  три замыкающих и три размыкающих контакта для цепей управления всех типов контакторов; а так же в сочетании один замыкающий и один размыкающий контакты для цепей управления и два замыкающих и два размыкающих контакта для искробезопасных цепей.

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Контактор– это переключающее устройство, приводимое в действие дистанционно и используемое главным образом для управления электрическими двигателями.

Основные узлы контакторов включают в себя - систему главных контактов силовой цепи;  электромагнитный механизм; дугогасительную систему (камеры);  блок-контакт.

Главные контакты осуществляют замыкание и размыкание силовой цепи.

Дугогасительная система обеспечивает гашение электрической дуги, которая возникает при размыкании главных контактов.

Электромагнитная система контактора обеспечивает дистанционное управление контактором, т. е. включение и отключение. Конструкция системы определяется родом тока и цепи управления контактора и его кинематической схемой.

Электромагнитная система состоит из сердечника, якоря, катушки и крепежных деталей.

Вспомогательные контакты производят переключения в цепях управления контактора, а также в цепях блокировки и сигнализации.

В цепях переменного тока применяют преимущественно трехполюсные контакторы серии КТ с номинальными токами 63... 1000 А.

Структура условного обозначения контакторов: КТ 60XXБС-УXЛЗ, КТ 70ХХБС-УХЛ3, где:
- КТ 60,  КТ 70: серия контактора, КТ – контактор переменного тока с управлением переменным током,

- первый "Х": цифра, обозначающая величину номинального тока ("1"- 100А;  "2"- 125А, 160А)
- второй "Х": цифра, обозначающая число полюсов (двухполюсные, трехполюсные, четырехполюсные, пятиполюсные).

- буква "Б":  модернизированный  контактор
- буква "С":  условное обозначение материала главных контактов, "С" – контакты металлокерамические на основе серебра; если буквы нет, то контакты медные.
- "XЛЗ": обозначение климатического исполнения и размещения по ГОСТ 15150-69

У- для районов умеренного климата; ХЛ - холодного климата; 3 - категория размещения.

Присоединение внешних проводников —универсальное. Степень защиты – IР00.
