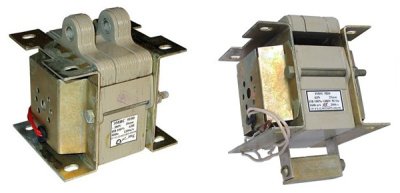

Электромагнит ЭМИС 5100 127В

Подробнее

2 250 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Электромагнит ЭМИС 5100 127В

Электромагниты ЭМИС разработаны и выпускаются взамен серии МИС с такими же техническими характеристиками и присоединительными размерами. Все электромагниты проходят обязательный контроль качества на заводском стенде.

Наименование параметра	Значение параметра
Номинальный ход якоря, мм	15/20/25/30
Номинальное тяговое усилие, Н	16...170
Номинальное рабочее напряжение, В	110,127,220,380

Электромагнит тянущего исполнения

Наименование параметра		ЭМИС 1100	ЭМИС 2100	ЭМИС 3100	ЭМИС 4100	ЭМИС 5100	ЭМИС 6100
Ном. ход якоря мм.		15	20	20	25	25	30
Тяговое усилие, H	ПВ100%	16	25	25	40	63	100
	ПВ40%	16	25	25	40	63	100
	ПВ15%	25	40	40	63	100	170
Присоединительные размеры, мм.	А	46+-0,25	54+-0,25	54+-0,25	70+-0,25	70+-0,3	84+-0,5
	А1	51+-0,8	56+-0,8	61+-0,8	69+-0,8	85+-0,7	62+-0,8
	Д	4,1	6,1	6,1	9,2	9,2	12
	d1	5,5	6,6	6,6	6,6	7	9
	b1	29	29,5	29,5	35,5	48,5	55,5
	b2	10,5	10,5	10,5	12,5	16,5	20,5
	l1	15	18	18	26	26	30
	h	7,5	9	9	13	13	15
Габаритные размеры, мм	L	70	75	75	94	94	120
	B	68	80	85	90	108	106
	H1	74,5	87,5	87,5	109,5	109,5	130,5
	H	89,5	107,5	107,5	134,5	134,5	184

Электромагнит толкающего исполнения

Наименование параметра		ЭМИС 1200	ЭМИС 2200	ЭМИС 3200	ЭМИС 4200	ЭМИС 5200
Ном. ход якоря мм.		15	20	20	25	25
Тяговое усилие, H	ПВ100%	16	25	25	40	63
	ПВ40%	16	25	25	40	63
	ПВ15%	25	40	40	63	100
Присоединительные размеры, мм.	А	46+-0,25	54+-0,25	54+-0,25	70+-0,3	70+-0,3
	А1	51+-0,8	56+-0,8	61+-0,8	69+-0,8	85+-0,7
	l1	13+-0,135	17+-0,1	17+-0,1	19+-0,165	19+-0,165
	b	40	40	40	46,	59
	b1	29	29,5	29,5	35,5	48,5
	d	5,5+0,3	6,6+0,3	6,6+0,3	7	7
Габаритные размеры, мм	L	61	74	74	97	95
	B	65	75	80	91	108
	H	97	118	118	127	127
	H1	50	65	65	86	86,5
